Na de installatie van de Freedom internet verbinding (via Open Dutch Fiber / E-Fiber) in de regio krijg je een ONT (Optical Network Terminal) of simpel gezegd; een kastje dat je verbinding omzet van glas naar UTP. Dit kastje is ook weer voorzien van een eigen adapter voor stroom en natuurlijk was het voor mij de uitdaging om deze ertussenuit te kunnen halen om vervolgens de glas verbinding rechtstreeks aan te sluiten op de UniFi router (Gateway Max, Pro of UDM (SE)).

Hiervoor heb je een GPON SFP module nodig. Ik heb gekozen voor de GPON ONU Stick van FS.

Bij Freedom en andere providers koppelen ze het serienummer aan het account van je ONT kastje, dus voor mij was het van belang om dat serienummer te kunnen gebruiken voor de SFP module, zodat ik ook nog altijd terug zou kunnen gaan naar de ONT, indien nodig.

Voorbereiding en installatie

Om deze te kunnen gebruiken icm je UniFi router met SFP ingang dien je een aantal stappen te doorlopen om oa het serienummer aan te passen van de stick (zodat deze overeenkomt met het serienummer die je provider heeft ingesteld voor het ONT kastje):

  • Sluit eerst de Huaweii ONT aan op een laptop of pc en gebruik een tijdelijk IP van bijv 192.168.18.100 voor je computer
  • Nu kun je in een browser venster naar http://192.168.18.1 gaan en krijg je de login interface van je ONT van Huaweii
  • Ga nu naar Status > Device Information en daar staat in de kolom SN het serienummer (zoals ook op de sticker, maar dat is niet de juiste die je nodig hebt voor je SFP module!), daarachter staat tussen haakjes (HWTXXXXXXXX) en DAT is degene die je moet gebruiken voor je SFP stick.
  • Plug de GPON SFP stick in op een willekeurige switch poort (nog niet op je router!). Deze heeft als default IP 192.168.1.10
  • Start een SSH terminal en geef in: ssh -oHostKeyAlgorithms=+ssh-dss -oKexAlgorithms=diffie-hellman-group14-sha1 192.168.1.10 -l ONTUSER
  • Het wachtwoord is 7sp!lwUBz1
  • Voer nu het commando uit: set_serial_number HWTXXXXXX (HWTXXXXX) is dus het serienummer dat je hierboven hebt opgezocht van het ONT kastje) en druk enter
  • Je kunt controleren of deze goed is ingegeven door het commando fw_printenv | grep nSerial uit te voeren
  • Hierna steek je de SFP module in de router SFP poort, stel je de VLAN en PPPOE instellingen in en ben je klaar!

Instellingen Router (UniFi Gateways en Dream Machines);

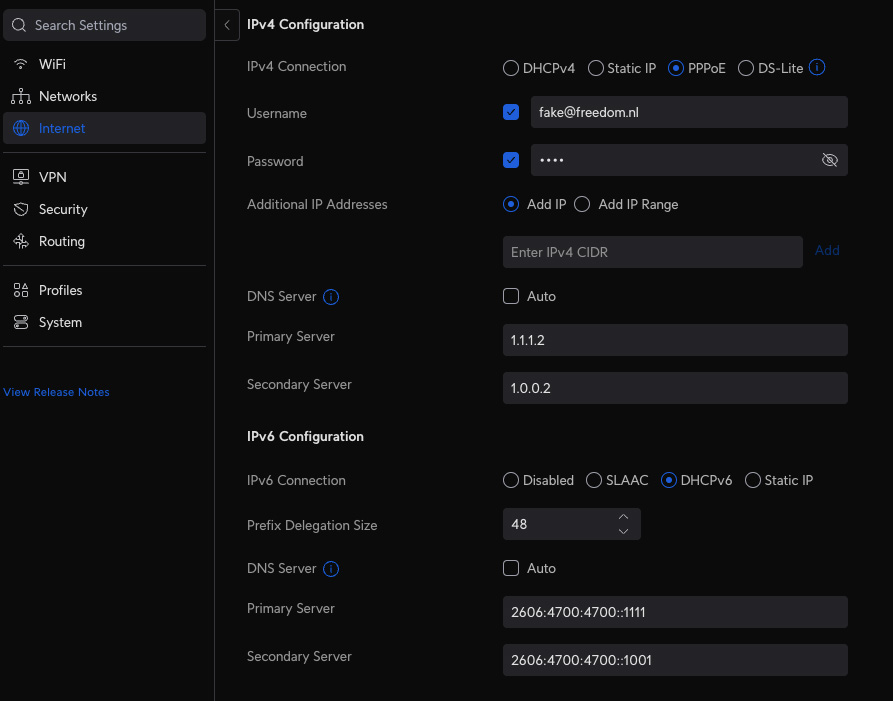

Om Freedom juist te laten werken stel je het volgende in bij Settings > Internet:

  • VLAN ID: 6
  • IPV4 configuration: PPPOE – Username: fake@freedom.nl Password: 1234
  • IPV6 connection: DHCPv6 – Prefix: 48

Onder het kopje networks ga je vervolgens naar IPV6 (bovenin) en zet je de volgende instellingen aan:

  • Prefix Delegation: Enabled
  • Advanced: Manual
  • Client address assignment: DHCPv6

Klaar!
